NVLink与PCIe是GPU通信的两种核心技术，分别服务于不同的计算需求。NVLink是英伟达专为GPU设计的高速互联协议，在SXM封装的GPU（如H100）中通过NVSwitch实现超高速互联。而PCIe则是通用的计算机扩展总线标准，兼容各类硬件设备。

图片来源于网络，侵删

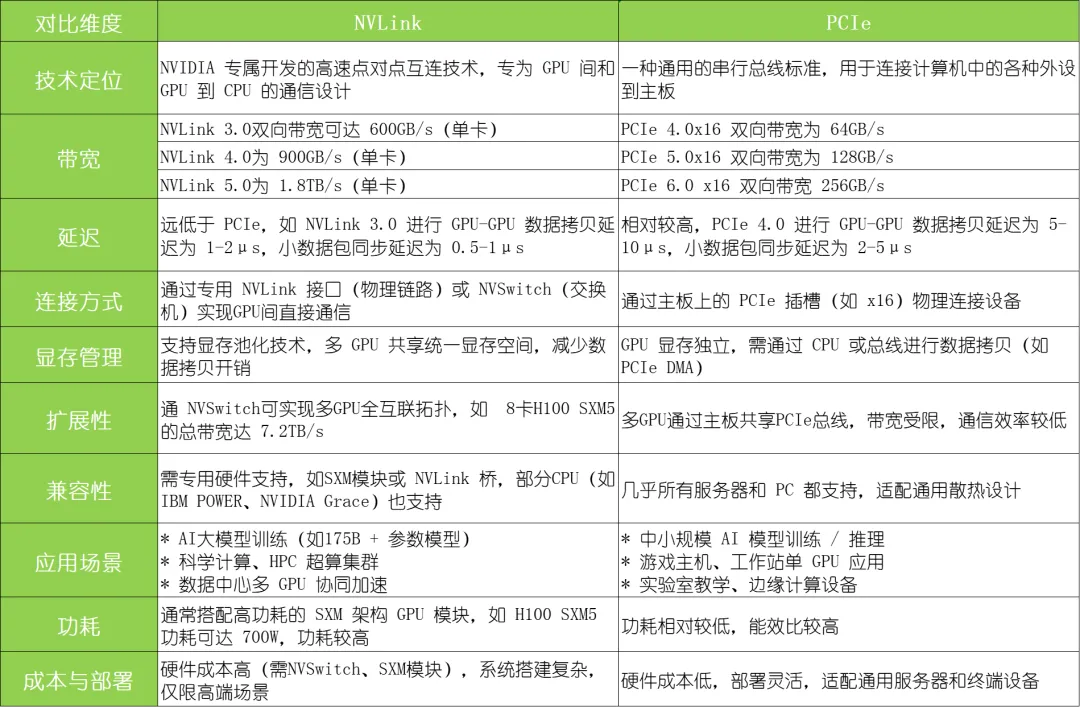

在性能表现上，SXM版本的GPU通过NVSwitch将4个或8个GPU实现全互联，提供任意GPU之间的超高带宽，非常适合大数据分析和AI大模型训练。而PCIe版本的GPU只能通过NVLink Bridge实现成对互联。最新NVLink 5.0在8卡GPU全互联时可提供高达1.8TB/s的聚合带宽，远超PCIe 6.0版本16通道的256GB/s。特别值得注意的是，NVLink的延迟仅为纳秒级，比PCIe的微秒级延迟快数十倍。

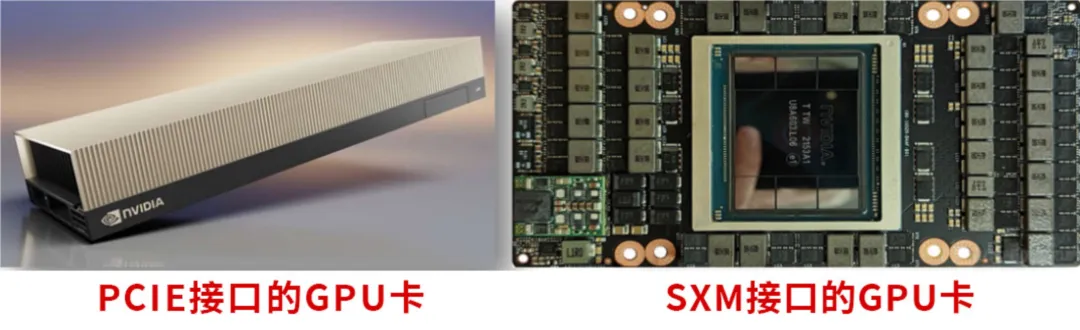

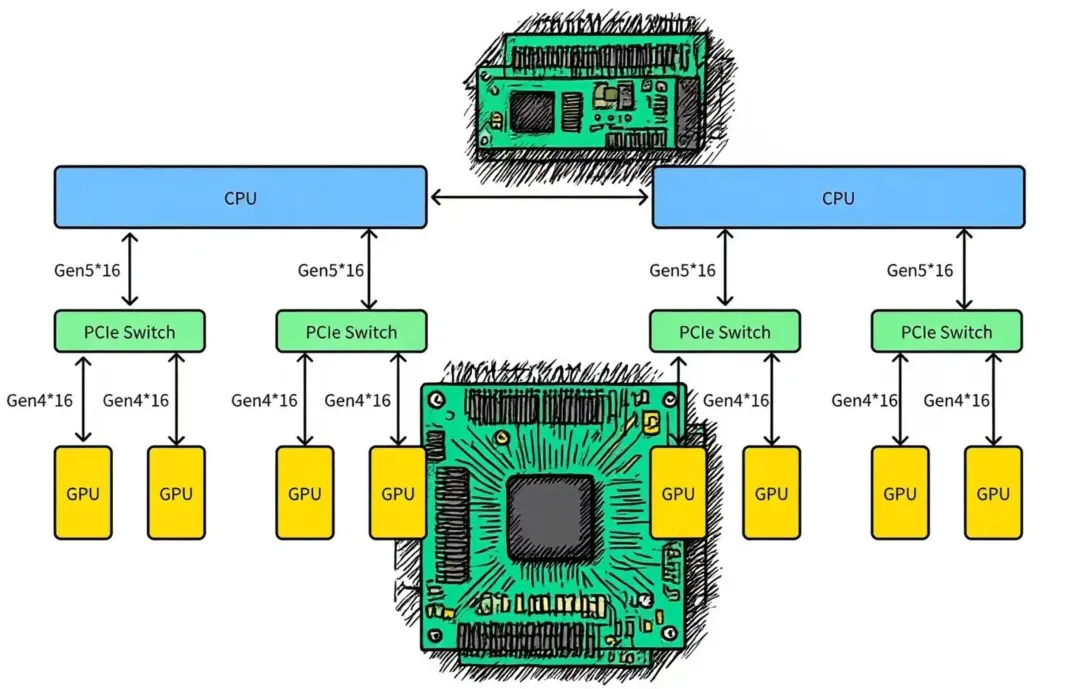

PCIe版显卡

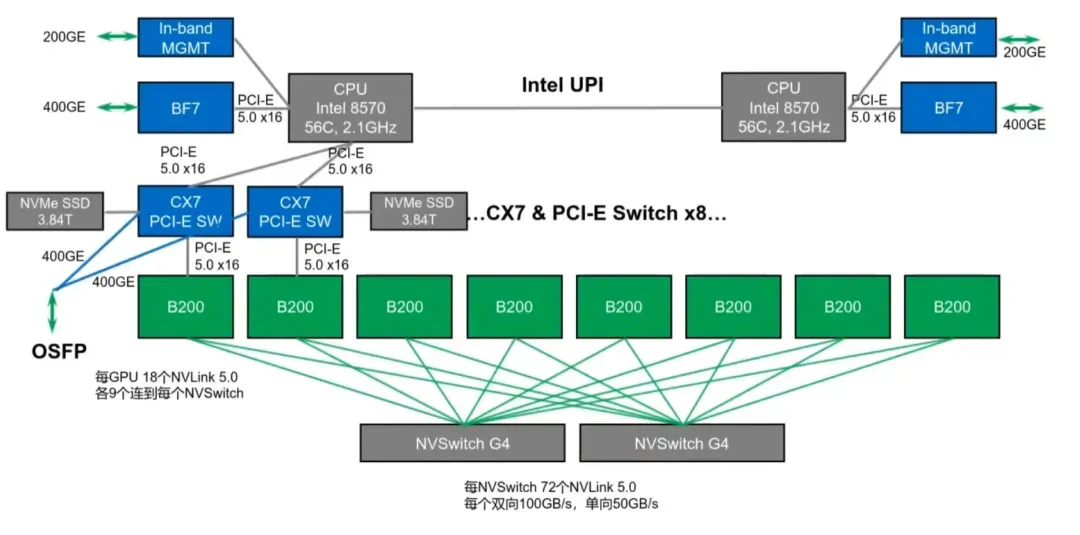

NVlink版显卡（Blackwell架构B200）

在功能特性方面，NVLink支持显存池化技术，允许多个GPU共享显存空间;而PCIe架构下的GPU则必须通过数据拷贝来实现通信。功耗方面，NVLink系统通常需要配备额外的散热方案，而PCIe设备则保持标准的散热需求。

最后关于这两者应用场景的区别：对于需要处理大规模AI训练和科学计算任务的数据中心，NVLink能提供显著的性能优势;PCIe则更适合工作负载较小的场景，比如深度学习的小模型训练、推理任务以及实验室的教学场景等。
